产品名称：玻璃板液位计
产品简介：一、产品概述 HG5型玻璃板液位计适用于直接指示各种罐、塔、槽、箱等容器内介质液位。在仪表上下阀门内有安全钢球， 当玻璃意外破捩时， 钢球能子容器内压力的作用下，自动关闭
联系电话：15054272838
PDF文件下载
DWG文件下载
三维文件下载
其他下载
一、产品概述
HG5型玻璃板液位计适用于直接指示各种罐、塔、槽、箱等容器内介质液位。在仪表上下阀门内有安全钢球， 当玻璃意外破捩时， 钢球能子容器内压力的作用下，自动关闭液流通道，以防止液体继续外流。
根据连通器原理，将容器内介质液位引至外部玻璃板液位计，并从透明玻璃表面读的液位实际高度仪表阀杆密封填料采用柔性石墨压环，故密封性能更佳。
二、主要技术参数
安装中心距（L:mm)
|
300、500、800、1100、1400、1700、可特殊定做 |
|
公称压力 |
（MPa) :1.0、1.6、2.5、4.0、6.4 |
|
工作温度 |
-20~250eC |
|
钢球自动关闭压力 |
≥0.2MPa
|
|
伴热蒸汽压力 |
≥0.6MPa
|
|
接液材质 |
碳钢、不锈钢 |

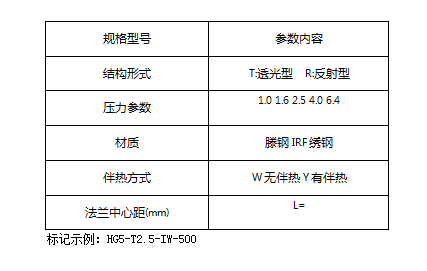

三、产品选型
