当前位置: 主页 > 产品中心 > 雷达物位计 >

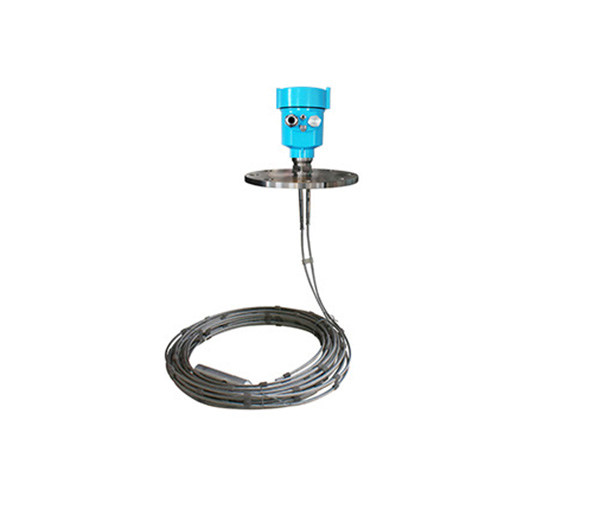

YZRD313


产品名称:YZRD313


产品简介:功能描述 雷达物位计天线发射较窄的微波脉冲,经天线向下传输,这个脉冲以光速在空气中传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收,发射脉冲和接收脉冲的


联系电话:15054272838

PDF文件下载  DWG文件下载
三维文件下载    其他下载

  功能描述
  雷达物位计天线发射较窄的微波脉冲,经天线向下传输,这个脉冲以光速在空气中传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收,发射脉冲和接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲和接收脉冲的时间间隔很小(纳秒量级)很难确认。
雷达物位计采用一种特殊的相关解调,采用了先进的微处理器和独特的EchoDiscovery回波处理技术,因此雷达物位计可应用于各种复杂的工况。“虚假回波学习”功能使得仪表在多个虚假回波的工况下,可以正确地确认真实回波,获得准确的测量结果。多种过程连接方式及天线型式,因此可适用于各种复杂工况及应用场合。如:高温、高压及小介电常数介质的测量。采用脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。

雷达发射角度说明
天线尺寸
(喇叭直径mm)
YER
46 76 96 121
波束角α 18° 12°
测量距离(D) 波束宽度直径(W)
46 76 96 121
3m 0.95 0.63 0.42 0.31
9m 2.85 1.89 1.26 0.94
15m 4.75 3.15 2.10 1.57
25m 7.92 5.26 3.50 2.62
35m 11.09 7.36 4.89 3.67
45m 14.25 9.46 6.29 4.72
50m 15.84 10.51 6.99 5.24
60m 19.01 12.61 8.39 6.29
70m 22.17 14.71 9.79 7.34
